Układ napędowy w samochodzie jest prosty tylko z pozoru. To właśnie dyferencjał pozwala kołom tej samej osi obracać się z różną prędkością, a przy okazji przenosi napęd tam, gdzie w danym momencie ma sens. W tym tekście rozkładam na części budowę mechanizmu różnicowego, pokazuję jego elementy, odmiany i typowe objawy zużycia, żeby łatwiej było zrozumieć, co dzieje się pod autem.
Najważniejsze elementy dyferencjału w skrócie
- Koło atakujące i koło talerzowe wprowadzają napęd do obudowy dyferencjału i zmieniają kierunek przeniesienia momentu.
- Kosz satelitów to obudowa, w której pracują małe koła zębate odpowiedzialne za różnicowanie prędkości półosi.
- Satelity i koła boczne pozwalają jednemu kołu kręcić się szybciej, a drugiemu wolniej, bez szarpania napędu.
- Półosie, łożyska i uszczelniacze decydują o tym, jak trwały i cichy będzie cały układ.
- Rodzaj dyferencjału wpływa na trakcję, zachowanie na zakręcie i to, jak auto radzi sobie na śliskiej nawierzchni.
Dlaczego samochód w ogóle potrzebuje dyferencjału
Najkrócej: bez dyferencjału samochód na zakręcie musiałby „walczyć” sam ze sobą. Koło po zewnętrznej stronie łuku pokonuje dłuższą drogę niż koło wewnętrzne, więc musi obracać się szybciej. Jeśli oba koła byłyby na sztywno połączone, jedno z nich musiałoby się ślizgać, a to oznaczałoby większe opory, gorszy komfort i szybsze zużycie opon.
Właśnie dlatego mechanizm różnicowy jest jednym z tych elementów, których nie widać na pierwszy rzut oka, ale bez nich auto prowadziłoby się topornie. Zespół Szkół Samochodowych w Bydgoszczy w swoich materiałach technicznych trafnie opisuje go jako układ, który rozdziela moment obrotowy na półosie i pozwala kołom tej samej osi obracać się z różnymi prędkościami. To ważne nie tylko w zakręcie, lecz także na nierównej nawierzchni, przy różnym ciśnieniu w oponach czy podczas jazdy po śniegu.
Ja zwykle tłumaczę to tak: dyferencjał nie „tworzy” napędu, tylko porządkuje jego przepływ. Dzięki temu auto może jechać płynnie wtedy, gdy warunki pod kołami nie są identyczne. Żeby zobaczyć, jak to działa w praktyce, trzeba zejść poziom niżej i przyjrzeć się samej konstrukcji.
Z czego składa się dyferencjał
W klasycznej konstrukcji najważniejsze są dwa zespoły: para kół stożkowych doprowadzających napęd oraz wnętrze obudowy, w którym pracują satelity i koła boczne. W materiałach Q Service Castrol właśnie te elementy przewijają się najczęściej jako rdzeń całego układu. W praktyce wszystko zamyka się w solidnej obudowie, bo dyferencjał musi pracować pod obciążeniem, w oleju i przy stałych zmianach sił.
| Element | Rola | Co zwykle dzieje się przy zużyciu |
|---|---|---|
| Koło atakujące | Przenosi napęd ze strony wału lub przekładni i wprowadza go do koła talerzowego. | Pojawia się wycie pod obciążeniem i większy luz w przekładni. |
| Koło talerzowe | Napędza kosz satelitów i zmienia kierunek przeniesienia momentu. | Zużycie zębów daje hałas, wibracje i nierówną pracę całego mostu. |
| Kosz satelitów | To obudowa, która trzyma cały zespół kół we właściwym położeniu. | Wypracowany kosz powoduje wybicia, stuki i trudniejszą regulację luzów. |
| Oś satelitów | Na niej obracają się satelity, gdy dyferencjał różnicuje prędkości. | Uszkodzenia dają metaliczne stuki przy ruszaniu i zmianie obciążenia. |
| Satelity | Pozwalają półosiom obracać się z różną prędkością bez blokowania napędu. | Przy dużym zużyciu auto potrafi szarpać i hałasować na zakrętach. |
| Koła boczne | Współpracują z półosiami i przekazują moment na koła jezdne. | Luzy i ślady zużycia objawiają się nierówną pracą pod obciążeniem. |
| Półosie | Przenoszą moment od dyferencjału bezpośrednio do kół. | Zużyte wielowypusty lub przeguby dają drgania i stuki. |
| Łożyska | Utrzymują właściwe prowadzenie obracających się elementów. | Najczęściej słychać buczenie, wycie i pojawia się przegrzewanie. |
| Uszczelniacze | Zatrzymują olej wewnątrz obudowy i chronią przekładnię przed wyciekami. | Wycieki prowadzą do spadku poziomu oleju i przyspieszonego zużycia zębów. |
Warto tu doprecyzować jedną rzecz: w autach z napędem przednim dyferencjał bardzo często jest zintegrowany ze skrzynią biegów, czyli pracuje w układzie transaxle. Z zewnątrz wygląda to inaczej niż w tylnym moście, ale zasada pozostaje ta sama. Kiedy już widać, z czego składa się układ, łatwiej przejść do tego, jak dokładnie rozdziela napęd.
Jak dyferencjał rozdziela napęd podczas jazdy
Mechanizm działa prosto tylko na poziomie idei, a precyzyjnie na poziomie geometrii zębów. Najpierw napęd ze skrzyni lub wału trafia na koło atakujące, potem na koło talerzowe i kosz satelitów. Dalej wszystko zależy od tego, czy auto jedzie na wprost, czy skręca.
- Na wprost oba koła mają podobną drogę do pokonania, więc półosie obracają się prawie tak samo.
- Satelity praktycznie nie muszą wtedy „pracować” względem własnej osi, tylko obracają się razem z koszem.
- W zakręcie koło zewnętrzne musi pokonać dłuższą drogę, więc przyspiesza, a koło wewnętrzne zwalnia.
- Satelity zaczynają obracać się względem osi i pozwalają na tę różnicę bez szarpania napędu.
- Gdy jedna strona ma gorszą przyczepność, otwarty dyferencjał nadal rozdziela moment symetrycznie, ale ogranicza go najsłabsze koło.
I właśnie tutaj wychodzi na jaw najważniejsza cecha klasycznej konstrukcji: otwarty dyferencjał świetnie radzi sobie z zakrętami, ale słabiej z utratą przyczepności. Jeśli jedno koło stoi na lodzie, a drugie ma asfalt pod sobą, układ nie zawsze potrafi samodzielnie „przerzucić” napęd wyłącznie na lepszą stronę. To prowadzi nas do różnic między poszczególnymi rodzajami konstrukcji.
Jakie są rodzaje dyferencjałów i kiedy mają sens
W praktyce kierowca najczęściej spotyka cztery podejścia: konstrukcję otwartą, samoblokującą, blokowaną oraz elektronicznie wspomaganą. Każde ma inne priorytety. Jedno jest ciche i proste, drugie poprawia trakcję, trzecie daje największą dzielność terenową, a czwarte stawia na precyzję i stabilność.
| Rodzaj | Jak jest zbudowany | Zaleta | Ograniczenie | Gdzie ma sens |
|---|---|---|---|---|
| Otwarty | Klasyczny zestaw kół talerzowych, satelitów i kół bocznych. | Prosty, trwały i tani w obsłudze. | Najgorzej radzi sobie, gdy jedna strona traci przyczepność. | Większość aut osobowych używanych na co dzień. |
| Samoblokujący LSD | Dodaje elementy cierne, ślimakowe lub wielotarczowe, które ograniczają różnicę prędkości. | Lepsza trakcja na mokrym, śniegu i w dynamicznej jeździe. | Droższy i zwykle bardziej złożony. | Aut sportowych, mocniejszych wersji i części SUV-ów. |
| Blokowany | Ma możliwość sztywnego połączenia półosi. | Najlepszy w terenie i przy bardzo nierównej przyczepności. | Na asfalcie po zablokowaniu jest nieprzyjemny i obciąża opony. | Off-road, auta robocze, pojazdy specjalne. |
| Elektronicznie sterowany | Wspiera się sprzęgłami, czujnikami i sterowaniem momentem. | Szybko dopasowuje się do warunków jazdy. | Zależny od elektroniki i kalibracji układu. | Nowoczesne auta z mocnym napędem i systemami stabilizacji. |
W tej grupie łatwo o nieporozumienie: sprzęgło wielopłytkowe dołączające oś w AWD nie zawsze jest klasycznym dyferencjałem, ale efekt odczuwany przez kierowcę bywa bardzo podobny, bo napęd nie pracuje już w trybie sztywnego podziału. To ważne rozróżnienie, zwłaszcza gdy porównuje się auta z napędem 4x4 na papierze, a nie w realnej jeździe. Kiedy już widać różnice między konstrukcjami, naturalnie pojawia się pytanie, gdzie ten układ w ogóle siedzi w samochodzie.
Gdzie dyferencjał pracuje w aucie z przodu, z tyłu i w napędzie AWD

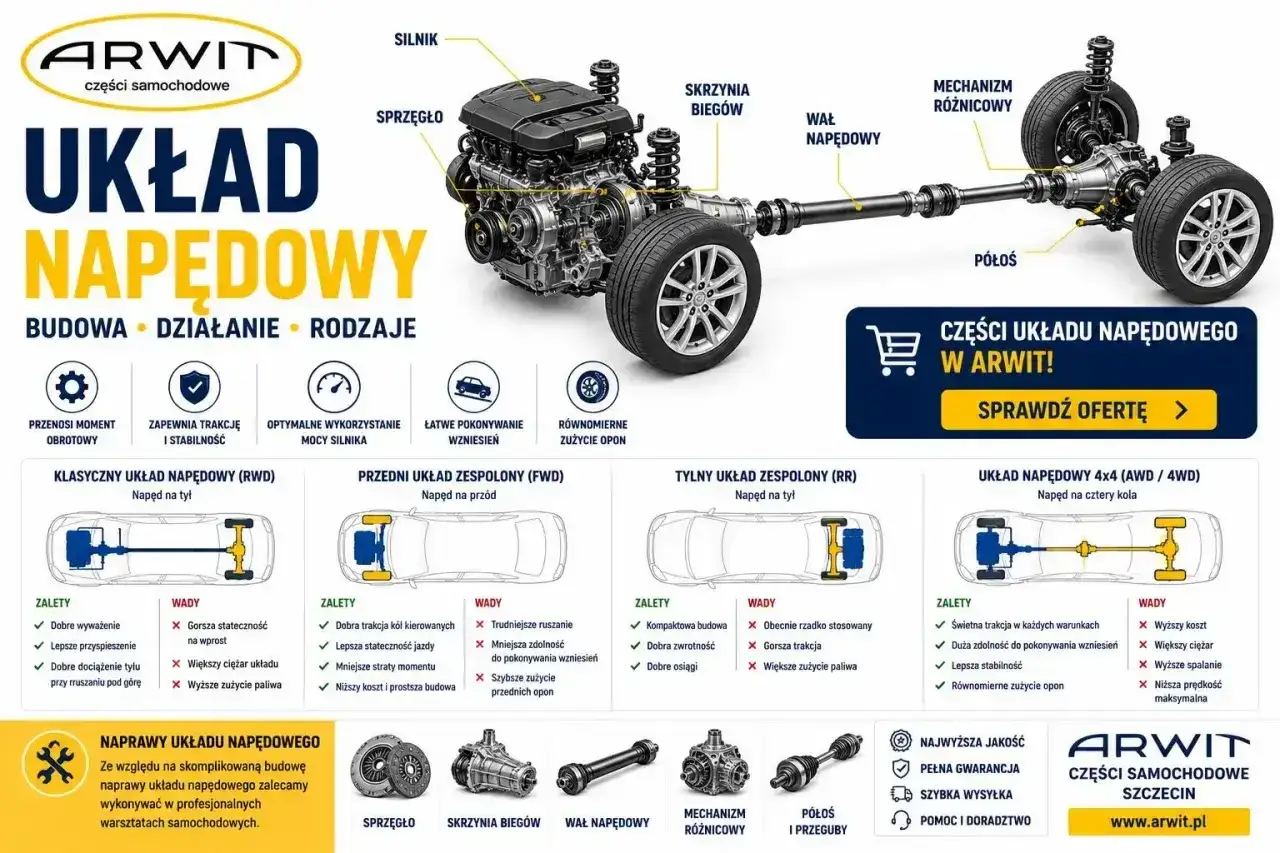

Położenie mechanizmu różnicowego zależy od architektury napędu. W przednionapędowych autach jest zwykle schowany w zespole skrzyni biegów, w tylnonapędowych siedzi w moście, a w autach z AWD dochodzi jeszcze układ międzyosiowy albo sprzęgło dołączające kolejną oś. Ta różnica ma znaczenie praktyczne, bo wpływa na serwis, hałas i koszt naprawy.
| Układ napędowy | Gdzie znajduje się dyferencjał | Co to oznacza dla kierowcy |
|---|---|---|
| FWD | W transaxle, czyli w jednej obudowie ze skrzynią biegów. | Układ jest kompaktowy, ale bardziej zależny od stanu oleju i półosi. |
| RWD | W osobnym tylnym moście. | Łatwiej odizolować napęd od skrzyni, ale most wymaga własnej obsługi. |
| AWD | Na osi przedniej, tylnej i często w środku układu napędowego. | Dochodzi kolejny punkt kontrolny: rozdział momentu między osiami. |
W materiałach technicznych bardzo dobrze widać jeszcze jedną rzecz: w aucie z napędem na więcej niż jedną oś każda napędzana oś ma swój własny mechanizm różnicowy, a oprócz tego działa układ międzyosiowy. To właśnie dlatego napęd AWD potrafi być świetny zimą, ale też bardziej wymagający przy diagnostyce. Znając miejsce montażu, łatwiej przewidzieć, co może się zużywać i jakie objawy da układ przed awarią.
Jak rozpoznać zużycie i o co najczęściej psuje się ten układ
Tu zaczyna się praktyka, a nie teoria. Gdy dyferencjał zużywa się powoli, zwykle najpierw słychać hałas, a dopiero potem widać wyraźny spadek kultury pracy. Ja najczęściej zwracam uwagę na kilka sygnałów, bo one naprawdę dużo mówią o stanie przekładni:
- Wycie zależne od prędkości - często sugeruje łożyska albo zużyte zazębienie kół.
- Buczenie przy przyspieszaniu lub odpuszczaniu gazu - bywa związane z luzem przekładni głównej.
- Stuki przy ruszaniu i zmianie kierunku - mogą wskazywać na luzy w satelitach, półosiach albo przegubach.
- Wycieki oleju - zwykle oznaczają uszczelniacze, odpowietrznik lub zbyt wysoki poziom zużycia elementów.
- Nierówne zużycie opon na jednej osi - często dodatkowo obciąża układ i przyspiesza jego pracę w niekorzystnych warunkach.
Najczęstszy błąd diagnostyczny jest banalny: kierowca słyszy hałas z okolic mostu, a źródłem problemu okazuje się łożysko koła albo zewnętrzny przegub. Dlatego zanim ktoś uzna, że winny jest sam dyferencjał, sprawdzam opony, poziom oleju, szczelność i luzy w całym napędzie. Dobrze dobrany olej też ma znaczenie, bo przekładnia pracuje pod dużym obciążeniem i nie wybacza zaniedbań.
W praktyce nie chodzi więc tylko o to, jak dyferencjał jest zbudowany, ale też o to, czy cała reszta układu pozwala mu pracować w spokojnych warunkach. To właśnie od tego zależy, czy most będzie cichy po długim przebiegu, czy zacznie przypominać o sobie przy każdej jeździe autostradą.
Co z tej konstrukcji wynika dla kierowcy
Jeśli mam zostawić jedną myśl, to tę, że dyferencjał nie jest dodatkiem, tylko warunkiem normalnej jazdy. Dzięki niemu auto skręca płynnie, nie niszczy opon i nie szarpie napędem przy każdej różnicy przyczepności. A gdy konstrukcja jest prostsza, łatwiejsza w serwisie i dobrze smarowana, zwykle odwdzięcza się długą, bezproblemową pracą.
Przy oględzinach auta zwracam uwagę przede wszystkim na hałas z mostu, ślady wycieku i zgodność opon na jednej osi, bo to najszybciej pokazuje stan układu. W samochodach z AWD dochodzi jeszcze pytanie o stan międzyosiowego rozdziału napędu albo sprzęgła dołączającego oś. To wystarczy, żeby odróżnić zwykłą cechę pracy mechanizmu od realnej usterki i nie kupić problemu ukrytego w obudowie napędu.
