Gdy silnik nagle zaczyna długo kręcić, traci moc albo zapala kontrolkę „Check Engine”, jednym z podejrzanych elementów może być czujnik położenia wałka rozrządu. Pytanie, gdzie znajduje się czujnik położenia wałka rozrządu, nie ma jednak jednej odpowiedzi dla każdego auta, bo jego położenie zależy od konstrukcji silnika. Poniżej pokazuję, jak znaleźć ten element, nie pomylić go z czujnikiem wału korbowego i ocenić, czy rzeczywiście wymaga wymiany.
Najważniejsze informacje o lokalizacji i diagnostyce czujnika
- Najczęstsze miejsce to głowica silnika, w pobliżu wałka rozrządu lub koła sygnałowego.
- W silniku V mogą występować dwa czujniki, po jednym na każdą głowicę.
- Nie pomyl go z czujnikiem wału korbowego, który zwykle znajduje się przy kole zamachowym albo wale korbowym.
- Typowe objawy awarii to trudny rozruch, nierówna praca, spadek mocy i kontrolka silnika.
- Sam kod błędu nie przesądza o uszkodzeniu sensora. Trzeba sprawdzić także wiązki, złącze i ustawienie rozrządu.
Najczęściej znajdziesz go w głowicy, ale nie zawsze w tym samym miejscu

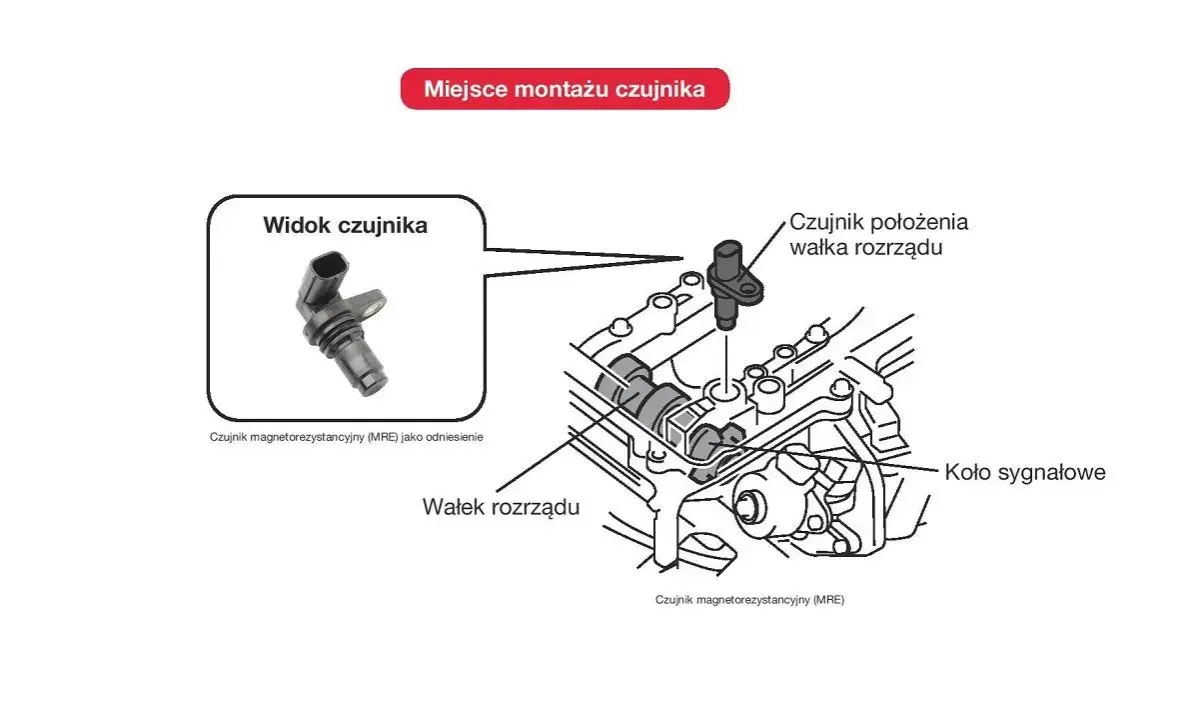

W większości samochodów sensor CMP jest przykręcony do głowicy cylindrów, czyli górnej części silnika, gdzie pracuje wałek sterujący zaworami. Jego końcówka jest skierowana na wałek albo na specjalne koło sygnałowe, które pozwala sterownikowi rozpoznać aktualne położenie elementów rozrządu.
Patrząc od przodu auta, czujnik może znajdować się z przodu głowicy, z jej boku albo od strony skrzyni biegów. W niektórych jednostkach jest umieszczony wysoko, tuż przy pokrywie zaworów. W innych trzeba szukać go za kolektorem dolotowym, przy obudowie rozrządu lub w trudno dostępnym miejscu od strony grodzi.Różnice między popularnymi konstrukcjami
| Typ silnika | Najbardziej prawdopodobna lokalizacja | Na co zwrócić uwagę |
|---|---|---|
| Rzędowy, jeden wałek | Głowica, zwykle przy jednym końcu wałka | Najczęściej występuje jeden sensor |
| Rzędowy, dwa wałki DOHC | Górna część głowicy, przy kołach sygnałowych | Może mieć osobne czujniki dla wałka dolotowego i wydechowego |
| Silnik V | Jedna z głowic lub obie głowice | Często stosuje się dwa czujniki, a czasem więcej |
| Konstrukcja z czujnikiem przy obudowie rozrządu | Przednia albo tylna część silnika, blisko koła sygnałowego | Dostęp może wymagać demontażu osłon lub dodatkowego osprzętu |
Najbezpieczniej zaczynam od identyfikacji silnika, a nie od zgadywania po wyglądzie komory. Ten sam model samochodu może mieć kilka jednostek napędowych, w których sensor znajduje się w zupełnie innym miejscu. Pomocne są schemat części, instrukcja serwisowa i numer VIN.
Nie zdejmuję automatycznie pokrywy zaworów. W wielu autach czujnik jest dostępny z zewnątrz po odpięciu wtyczki i odkręceniu jednej śruby, ale są też konstrukcje, w których element znajduje się pod pokrywą lub wymaga odsłonięcia fragmentu rozrządu.
Jak odróżnić czujnik wałka od czujnika wału korbowego
To jedna z najczęstszych pomyłek przy samodzielnej diagnostyce. Oba elementy przekazują do sterownika informacje o położeniu silnika, ale znajdują się w innych strefach i pełnią nieco inne funkcje.
| Element | Typowa lokalizacja | Rola w pracy silnika |
|---|---|---|
| Czujnik wałka rozrządu, CMP | Głowica, okolice wałka lub obudowy rozrządu | Rozpoznaje fazę pracy cylindrów i pomaga ustalić kolejność wtrysku oraz zapłonu |
| Czujnik wału korbowego, CKP | Blok silnika, okolice koła zamachowego lub koła pasowego | Określa prędkość obrotową i podstawową pozycję wału korbowego |
Jeżeli oglądasz element zamontowany nisko, przy skrzyni biegów, misce olejowej albo kole pasowym, najpewniej patrzysz na czujnik wału korbowego. Sensor wałka szukaj przede wszystkim wysoko, w okolicy głowicy.
Oba czujniki współpracują ze sobą. Sterownik porównuje ich sygnały, aby wiedzieć, w którym momencie znajduje się tłok i która faza pracy przypada na dany cylinder. Dlatego błąd synchronizacji nie zawsze oznacza uszkodzenie samego CMP. Przyczyną może być także rozciągnięty łańcuch, przestawiony pasek albo uszkodzone koło sygnałowe.
Objawy awarii nie wskazują od razu na sam sensor
Uszkodzony czujnik wałka często daje objawy związane z rozruchem i sterowaniem pracą silnika. Samochód może długo kręcić po postoju, odpalać dopiero za drugim razem, gasnąć na biegu jałowym albo wyraźnie słabnąć podczas przyspieszania.
- trudny rozruch, szczególnie na ciepłym silniku,
- nierówna praca i szarpanie,
- spadek mocy lub przejście w tryb awaryjny,
- podwyższone zużycie paliwa,
- zapalenie kontrolki silnika,
- sporadyczny brak możliwości uruchomienia jednostki.
W praktyce najbardziej zdradliwe są usterki przerywane. Auto rano działa normalnie, a po rozgrzaniu zaczyna gasnąć lub nie chce ponownie odpalić. W takiej sytuacji nie wymieniam części wyłącznie na podstawie objawów, ponieważ podobnie zachowuje się uszkodzona wiązka elektryczna albo czujnik wału korbowego.
Przeczytaj również: Filtr paliwa w benzynie - kiedy wymieniać i ile to kosztuje?
Co sprawdzić przed zakupem nowej części
Pierwszym krokiem jest odczyt kodów OBD. Kody z grupy P0340-P0349 mogą wskazywać na problem z obwodem lub sygnałem czujnika wałka, ale nie są automatycznym potwierdzeniem jego awarii.
Mechanik powinien skontrolować, czy do wtyczki dociera zasilanie, czy masa jest prawidłowa i czy przewód sygnałowy nie ma przerwy. W przypadku czujnika Halla ważniejsza od prostego pomiaru oporu jest obserwacja sygnału podczas pracy silnika, na przykład oscyloskopem.
Trzeba też obejrzeć złącze. Olej, wilgoć, zielony nalot na stykach i przewody przetarte o obudowę potrafią wywołać dokładnie taki sam błąd jak uszkodzony element. Jeżeli nowy sensor psuje się po kilku dniach, podejrzewałbym najpierw instalację lub problem mechaniczny z rozrządem, a nie kolejny wadliwy produkt.
Wymiana czujnika krok po kroku
W prostych silnikach wymiana jest jedną z łatwiejszych napraw. Zwykle wystarczą podstawowe klucze, latarka i nowy element dobrany po numerze katalogowym. Trudność rośnie wtedy, gdy dostęp zasłania kolektor, przewody paliwowe albo osłony rozrządu.
- Zaparkuj samochód na równej powierzchni i poczekaj, aż silnik ostygnie.
- Odłącz akumulator, jeśli przewiduje to instrukcja danego modelu.
- Zlokalizuj sensor i oczyść okolice jego mocowania, aby brud nie dostał się do gniazda.
- Odepnij wtyczkę bez szarpania za przewody.
- Odkręć śrubę mocującą i wyjmij element ruchem zgodnym z jego prowadzeniem.
- Załóż nową uszczelkę, jeśli znajduje się w zestawie, i delikatnie osadź czujnik.
- Podłącz przewód, uruchom silnik i sprawdź, czy nie pojawiają się nowe objawy.
Nie wciskam sensora na siłę. Jeżeli nie chce wejść do końca, przyczyną może być źle dobrana część, stara uszczelka albo zabrudzone gniazdo. Ważny jest również prawidłowy odstęp od koła sygnałowego, dlatego nie należy samodzielnie podkładać przypadkowych podkładek.
Po naprawie warto odczytać i skasować zapisane błędy, a w niektórych samochodach wykonać procedurę adaptacji. Nie każdy model jej wymaga, ale informację tę powinien zawierać katalog serwisowy lub instrukcja diagnostyczna.
Ile kosztuje naprawa i kiedy lepiej zlecić ją warsztatowi
Cena zależy głównie od marki samochodu, rodzaju silnika i dostępu do części. Sam zamiennik może kosztować około 50-400 zł, natomiast produkt markowy lub oryginalny do bardziej złożonej jednostki może kosztować około 500 zł albo więcej.
Robocizna w niezależnym warsztacie najczęściej mieści się w granicach 100-400 zł. Prosta wymiana zajmuje czasem kilkanaście minut, ale jeśli trzeba demontować osłony lub osprzęt, rachunek rośnie. Do tego może dojść diagnostyka komputerowa za około 80-200 zł.Samodzielna wymiana ma sens, gdy czujnik jest dobrze widoczny, a dostęp do niego nie wymaga ingerencji w rozrząd. Do warsztatu pojechałbym bez eksperymentów, jeśli element znajduje się pod pokrywą, blisko paska lub łańcucha, albo gdy występuje błąd korelacji wału i wałka.
Nie warto też oszczędzać na części za wszelką cenę. Najtańszy zamiennik może działać poprawnie, ale w układzie sterowania silnikiem jakość sygnału ma duże znaczenie. Rozsądny wybór to część renomowanego producenta, zgodna z numerem OE i przeznaczona dokładnie do konkretnego kodu silnika.
Najkrótsza droga do właściwej diagnozy
Jeżeli chcesz znaleźć sensor bez ryzyka pomyłki, zacznij od górnej części silnika i głowicy, a potem sprawdź schemat właściwy dla konkretnej jednostki. W silniku V poszukaj więcej niż jednego elementu, a przy podejrzeniu awarii nie ograniczaj się do samego odczytu kodu błędu.
Najlepsza kolejność to lokalizacja, kontrola wtyczki i wiązki, pomiar sygnału, a dopiero potem wymiana. Taka diagnostyka zwykle kosztuje mniej niż kupowanie kolejnych czujników na próbę i pozwala uniknąć sytuacji, w której prawdziwą przyczyną okazuje się przestawiony rozrząd lub uszkodzone koło sygnałowe.
