Gniazdo OBD to w praktyce jeden z najprostszych punktów dostępu do elektroniki auta. Dzięki niemu da się odczytać kody usterek, sprawdzić podstawowe parametry pracy silnika i szybko ocenić, czy problem wymaga wizyty w warsztacie, czy tylko prostego resetu po naprawie. W tym tekście pokazuję, gdzie szukać tego złącza, jak je wykorzystać i czego nie oczekiwać od zwykłego skanera.
Najkrócej o złączu diagnostycznym w samochodzie
- To 16-pinowe złącze J1962 służące do komunikacji z komputerem auta.
- W większości aut europejskich benzynowych od 2001 r. i diesli od 2004 r. znajdziesz standard zgodny z OBD/EOBD.
- Najczęściej jest ukryte pod deską rozdzielczą po stronie kierowcy, w zasięgu ręki.
- Prosty adapter pokaże kody usterek i część parametrów bieżących, ale nie zastąpi programu producenta w każdym module.
- Największy błąd to kasowanie błędów bez zapisania kodów i danych z chwili awarii.
Czym jest złącze OBD i jak pracuje w samochodzie
Patrzę na nie jak na punkt serwisowy wbudowany w instalację auta. Przez to złącze komputer diagnostyczny rozmawia ze sterownikami pojazdu, najczęściej z jednostką silnika, ale w wielu autach również z innymi modułami. Standard SAE J1962 określa kształt, liczbę pinów i sposób podłączenia, dlatego większość skanerów pasuje fizycznie do tego samego gniazda.
W środku nie ma magii, tylko uporządkowana elektronika. Jedne piny służą do zasilania, inne do masy, a kolejne do komunikacji, na przykład po magistrali CAN. To właśnie dlatego zwykły interfejs może odczytać dane w czasie rzeczywistym, a w nowszym aucie często także pokazać gotowość monitorów emisji i kody błędów zapisane w sterowniku.
| Element | Rola | Po co to ważne |
|---|---|---|
| 16 pinów | Standard fizyczny J1962 | Większość skanerów OBD-II pasuje mechanicznie |
| Piny 4 i 5 | Masa | Stabilne odniesienie elektryczne dla komunikacji |
| Pin 16 | Zasilanie 12 V | Wiele adapterów pobiera prąd bez własnego zasilacza |
| Piny 6 i 14 | CAN | Współczesna komunikacja z wieloma sterownikami |
| Inne piny | Starsze protokoły lub funkcje producenta | Ich wykorzystanie zależy od modelu i rocznika auta |
W praktyce ważne jest jeszcze jedno: samo 16-pinowe złącze nie gwarantuje pełnego dostępu do całego samochodu. To dopiero początek, a zakres odczytu zależy od auta, protokołu i aplikacji. Dlatego najpierw warto wiedzieć, gdzie tego portu szukać, zanim zaczniesz kupować sprzęt.
Gdzie zwykle znajdziesz gniazdo w aucie

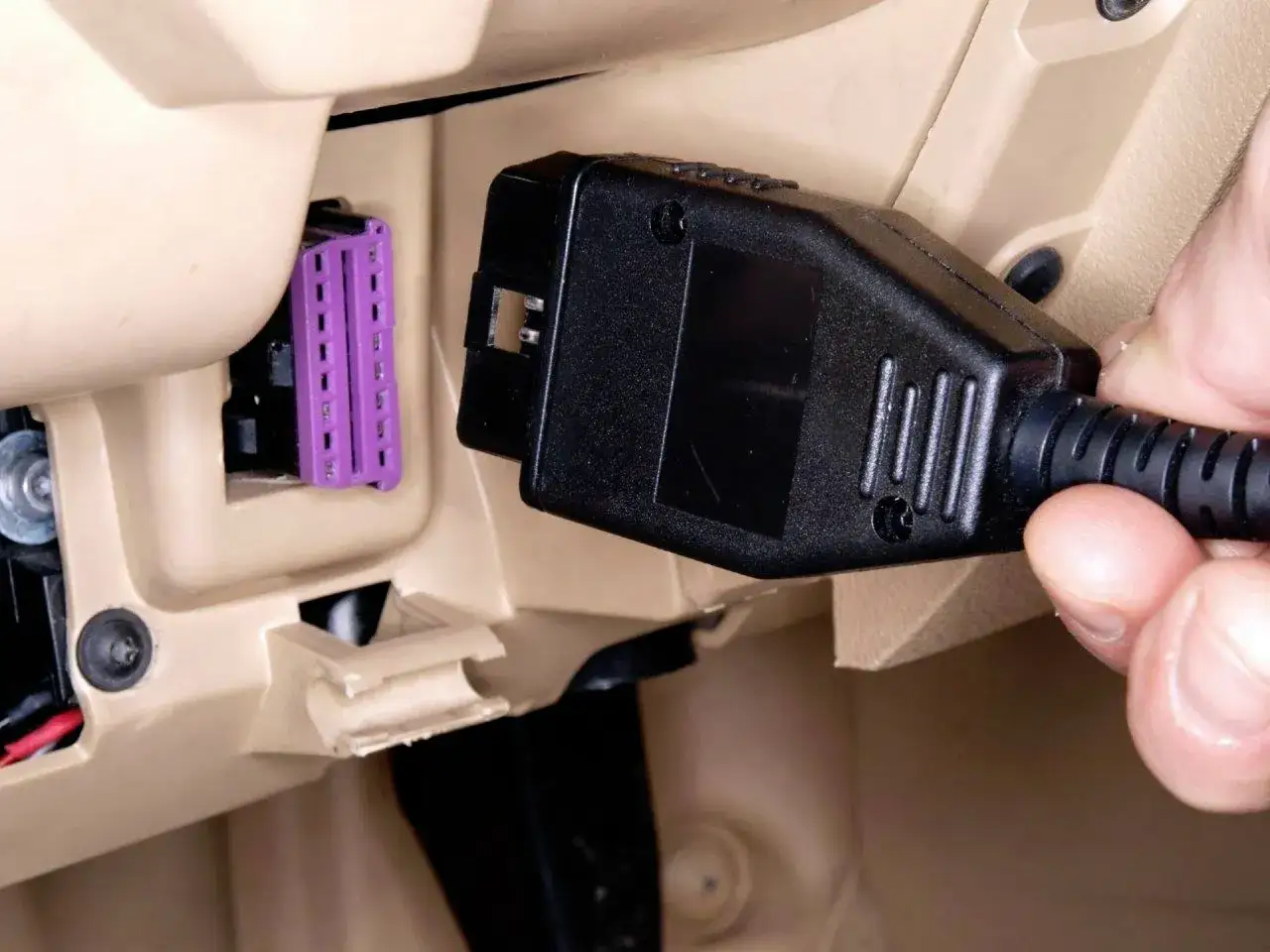

Najczęściej szukam go pod deską rozdzielczą po stronie kierowcy, w okolicy kolumny kierownicy, skrzynki bezpieczników albo w przestrzeni na nogi. W wielu samochodach port jest od razu widoczny, ale bywa też schowany za małą klapką, pod osłoną albo głębiej przy tunelu środkowym. Nie trzeba do niego żadnych narzędzi, a sam kształt jest charakterystyczny: trapezowy, 16-pinowy, zwykle z możliwością wpięcia tylko w jednej pozycji.
- Pod kierownicą - to najczęstsze miejsce w autach osobowych.
- Przy bezpiecznikach - często tam producenci prowadzą najkrótszą drogę instalacyjną.
- Za małą klapką - wygląda jak zwykłe wykończenie wnętrza, a nie jak element serwisowy.
- W konsoli środkowej - zdarza się w niektórych modelach, zwłaszcza nowszych.
Jeśli samochód jest starszy albo nietypowy, nie zakładaj od razu awarii. W autach zgodnych z EOBD złącze powinno być dostępne z wnętrza kabiny, ale producenci mają pewną swobodę w dokładnym umieszczeniu portu. W europejskich benzynach sprzedawanych od 2001 r. i dieslach od 2004 r. to zwykle standard, którego można się spodziewać bez większych niespodzianek. Kiedy już je znajdziesz, najważniejsze staje się poprawne podłączenie i odczyt danych.
Jak podłączyć skaner i odczytać pierwsze dane bez pomyłek

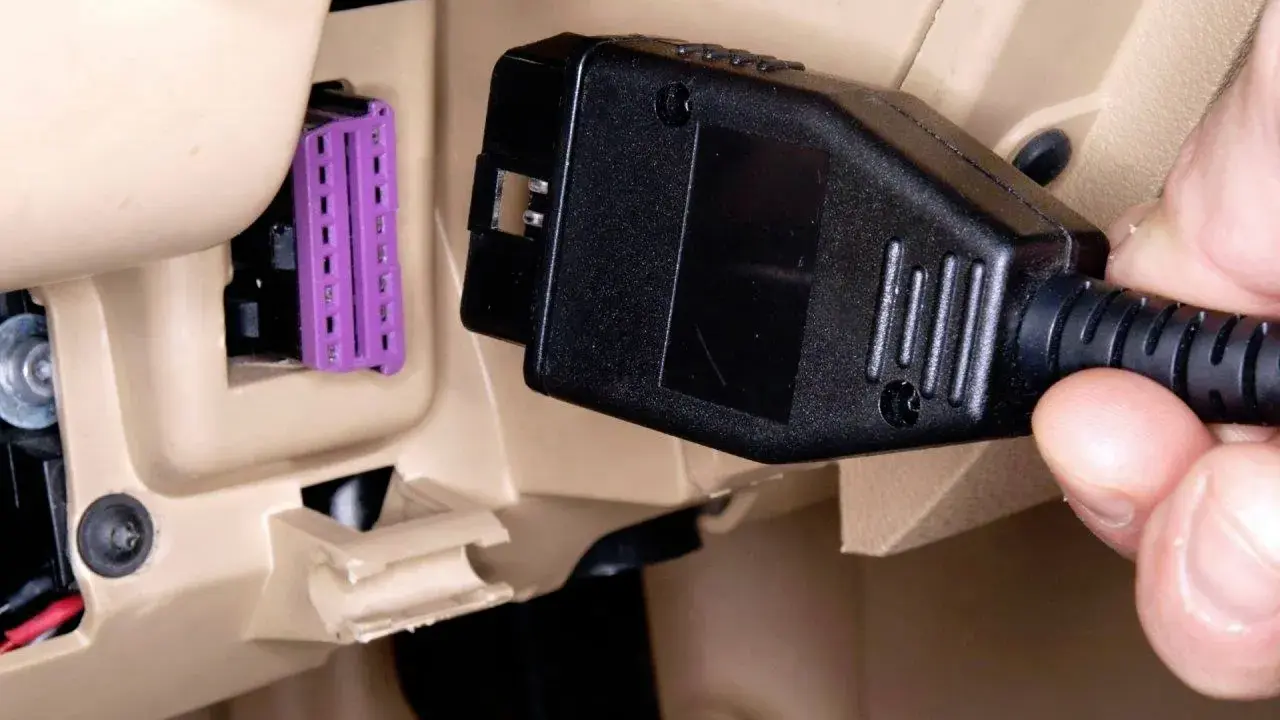

Ja zaczynam zawsze spokojnie, bez pośpiechu. Najpierw sprawdzam, czy adapter pasuje do telefonu lub laptopa, potem dopiero wpinam go w złącze. W większości przypadków najlepiej robić to przy wyłączonym silniku, a następnie włączyć zapłon i uruchomić aplikację diagnostyczną.
- Wybierz interfejs zgodny z twoim autem i systemem telefonu.
- Wepnij adapter do złącza przy wyłączonym silniku.
- Włącz zapłon, żeby sterowniki były aktywne.
- Połącz aplikację ze skanerem i sprawdź, czy wykrywa pojazd.
- Odczytaj kody DTC i zapisz je przed jakimkolwiek kasowaniem.
- Sprawdź dane zamrożone, jeśli program je pokazuje.
- Dopiero po naprawie usuń błędy i zrób ponowny odczyt.
Jeżeli połączenie nie chce ruszyć, nie zaczynaj od podejrzeń wobec całej elektroniki. Częściej winne są: słaby adapter, niezgodna aplikacja, zły protokół komunikacji albo zbyt niski poziom zasilania w aucie. Sam odczyt ma sens dopiero wtedy, gdy wiesz, czego szukasz i nie gubisz danych po drodze. To prowadzi do pytania, co właściwie da się z tego portu wyciągnąć.
Co można odczytać, a czego zwykły adapter nie pokaże
Tu najczęściej pojawia się rozczarowanie albo zbyt duże oczekiwania. Standardowe złącze diagnostyczne daje naprawdę dużo, ale nie jest uniwersalnym pilotem do całego samochodu. W praktyce najlepiej działa tam, gdzie chodzi o układ napędowy, emisję spalin i podstawowe parametry pracy silnika.
| Zakres | Co daje w praktyce | Ograniczenie |
|---|---|---|
| Kody DTC | Wskazują obszar usterki i typ problemu | Nie mówią od razu, co trzeba wymienić |
| Live data | Pokażą obroty, temperaturę, korekty paliwa, napięcie i inne parametry | To obraz chwilowy, zależny od warunków pracy |
| Freeze frame | Pokazuje warunki, w których zapisano błąd | Nie każde auto i nie każdy błąd zapisze taki zestaw danych |
| Monitory gotowości | Pomagają ocenić stan układu emisji | Nie zastępują pełnej diagnostyki mechanicznej |
| Moduły ABS, airbag, komfort | Czasem da się je odczytać jednym interfejsem | W wielu autach potrzebny jest program producenta albo bardziej zaawansowane narzędzie |
Najważniejsze rozróżnienie jest proste: standardowy odczyt OBD to nie to samo co pełna diagnostyka całego auta. Na poziomie praktycznym oznacza to, że kontrolka silnika i błędy emisji są zwykle dostępne szybko, ale ABS, poduszki powietrzne czy skrzynia biegów mogą wymagać już oprogramowania dedykowanego danej marce. Gdy znamy to ograniczenie, łatwiej dobrać odpowiedni adapter i nie przepłacić za funkcje, których i tak nie wykorzystamy.
Jak wybrać adapter i aplikację, żeby diagnostyka miała sens
Wybór sprzętu wcale nie zaczyna się od ceny, tylko od pytania, z czym chcesz się łączyć. Do prostego sprawdzenia kontrolki silnika wystarczy podstawowy interfejs, ale jeśli planujesz częstsze użycie, lepiej od razu celować w stabilniejsze połączenie i sensowną aplikację. Z tanimi klonami ELM327 zwykle wygrywa tylko etykieta ceny, a przegrywa stabilność.
| Typ połączenia | Zalety | Wady | Najlepsze zastosowanie |
|---|---|---|---|
| Bluetooth Classic | Tani, prosty, dobry na Androida | Zwykle słaby z iPhone'em, bywa kapryśny | Podstawowy odczyt błędów |
| Bluetooth LE | Lepsza współpraca z nowszymi telefonami, oszczędny | Nie każda aplikacja go obsługuje | Szybka diagnostyka z telefonu |
| Wi-Fi | Działa z iOS i wieloma urządzeniami | Może przeszkadzać w zwykłym internecie telefonu | iPhone, tablet, laptop |
| USB | Najstabilniejsze połączenie | Kabel ogranicza wygodę | Laptop, warsztat, dłuższa praca |
Jeśli chodzi o pieniądze, najtańsze adaptery kosztują zwykle kilkadziesiąt złotych, sensowniejszy środek rynku to najczęściej około 100-250 zł, a sprzęt do częstszej diagnostyki idzie wyżej. Taki podział nie jest sztuką dla sztuki: najtańszy wariant wystarczy do okazjonalnego sprawdzenia błędu, ale przy regularnym użyciu różnica w stabilności połączenia szybko się zwraca. Po wyborze sprzętu zostaje jeszcze druga strona medalu, czyli błędy popełniane przy samej diagnostyce.
Najczęstsze błędy, które psują cały odczyt
W praktyce największe straty biorą się nie z samego portu, tylko z pośpiechu. Jeden zły ruch i z użytecznego odczytu robi się zgadywanka.
- Kasowanie kodu przed zapisaniem danych. Znika wtedy trop z chwili awarii i trudniej wrócić do przyczyny.
- Założenie, że każde 16-pinowe złącze daje pełny dostęp do wszystkich modułów. Często działa tylko silnik i emisja.
- Wybór najtańszego adaptera bez sprawdzenia zgodności. Efektem są rozłączające się sesje i losowe odczyty.
- Ignorowanie powracającej kontrolki. Jeśli błąd wraca, problem nadal istnieje.
- Diagnozowanie bez kontekstu objawów. Sam kod nie zastąpi obserwacji pracy auta, spalania, dźwięku czy zachowania skrzyni.
Najlepiej działa prosta rutyna: najpierw zapis, potem interpretacja, dopiero na końcu kasowanie. Dobrze też zanotować, kiedy zapaliła się kontrolka i w jakich warunkach auto zaczęło pracować inaczej. To właśnie takie detale robią różnicę między sensowną diagnostyką a kolejnym niepotrzebnym testem. Na koniec zostaje jeszcze kilka rzeczy, które warto sprawdzić przed pierwszym podłączeniem.
Co sprawdzić przed pierwszym użyciem, żeby nie tracić czasu
Zanim włożysz interfejs do gniazda, upewnij się, że nie walczysz z problemem, którego da się uniknąć w dwie minuty. Ja zawsze sprawdzam trzy rzeczy: kompatybilność, zasilanie i dostęp do portu. To banalne, ale oszczędza najwięcej nerwów.
- Sprawdź, czy adapter pasuje do twojego telefonu i aplikacji.
- Upewnij się, że port nie jest zasłonięty osłoną albo dodatkowym uchwytem.
- Podłączaj interfejs przy wyłączonym silniku, a potem włącz zapłon.
- Jeśli auto długo stoi, nie zostawiaj adaptera wpiętego bez potrzeby.
- Przy słabym akumulatorze odczyt bywa niestabilny, więc zacznij od zasilania auta.
- Zapisuj błędy i dane z chwili wykrycia usterki, zanim cokolwiek skasujesz.
Jeśli potraktujesz diagnostykę jak narzędzie do zbierania faktów, a nie szybki kasownik kontrolek, zyskasz znacznie więcej niż sam odczyt błędu. Dobrze dobrany adapter, poprawna kolejność podłączenia i świadomość ograniczeń portu wystarczą, żeby z złącza diagnostycznego wyciągnąć naprawdę użyteczne informacje bez zbędnego błądzenia.
