Silnik może szarpać, więcej palić albo tracić moc, a winę często przypisuje się od razu przepływomierzowi lub turbosprężarce. Tymczasem przyczyną bywa czujnik MAP, jego wiązka albo nieszczelność dolotu. Pokażę, jak sprawdzić MAP sensor multimetrem, pompką podciśnieniową i testerem OBD, a także jak odróżnić uszkodzony element od problemu w instalacji.
Najważniejsze informacje o diagnostyce czujnika MAP
- MAP mierzy ciśnienie bezwzględne w kolektorze dolotowym, a nie samo podciśnienie.
- Przed wymianą czujnika trzeba sprawdzić zasilanie 5 V, masę, przewód sygnałowy i szczelność dolotu.
- W typowym silniku benzynowym na biegu jałowym odczyt wynosi około 25-45 kPa, ale zależy od konstrukcji i warunków.
- Sygnał sprawnego czujnika powinien zmieniać się płynnie i szybko wraz ze zmianą obciążenia lub podciśnienia.
- Sam kod błędu, na przykład P0105-P0109, nie potwierdza awarii MAP sensora.
Co mierzy MAP sensor i jakie daje objawy awarii
MAP to skrót od Manifold Absolute Pressure, czyli czujnik ciśnienia bezwzględnego w kolektorze dolotowym. Sterownik silnika wykorzystuje jego sygnał do obliczania dawki paliwa, kąta zapłonu i obciążenia jednostki. W praktyce jest to jeden z elementów, które wpływają na pracę silnika, spalanie i reakcję na gaz.
Ciśnienie bezwzględne nie jest tym samym co podciśnienie. Przy wyłączonym silniku czujnik powinien widzieć mniej więcej ciśnienie atmosferyczne, zwykle około 95-102 kPa na nizinach. Na biegu jałowym silnika benzynowego przepustnica ogranicza dopływ powietrza, dlatego ciśnienie w kolektorze spada i często mieści się w zakresie 25-45 kPa.
W silniku turbodoładowanym odczyt może przekroczyć 100 kPa, ponieważ MAP pokazuje ciśnienie absolutne. Przykładowo 150 kPa na skanerze oznacza około 50 kPa doładowania względem ciśnienia atmosferycznego. To częste źródło błędów przy interpretacji danych.
Uszkodzony lub zabrudzony czujnik może powodować nierówną pracę na biegu jałowym, trudny rozruch, dławienie przy przyspieszaniu, spadek mocy i zwiększone zużycie paliwa. Objawy nie są jednak unikalne. Identycznie mogą zachowywać się silnik z nieszczelnym kolektorem, problemem zapłonowym albo zatkaną odmą.Najpierw sprawdź dolot, wtyczkę i przewody
Najwięcej niepotrzebnych wymian czujników wynika z pominięcia oględzin. Zanim podłączę miernik, sprawdzam, czy MAP sensor jest właściwie zamocowany, czy jego króciec lub kanał pomiarowy nie jest pokryty olejem i nagarem oraz czy przewód podciśnienia nie ma pęknięć.
W wielu samochodach czujnik jest wsunięty bezpośrednio w kolektor. W starszych konstrukcjach może być połączony z kolektorem cienkim przewodem podciśnienia. Nieszczelny wężyk daje objawy bardzo podobne do awarii elektroniki, ale wymiana sensora niczego wtedy nie naprawi.
Obejrzyj także wtyczkę. Zielony nalot na pinach, luźne styki, przetarty przewód lub wilgoć mogą zmieniać napięcie sygnałowe. Delikatne poruszanie wiązką przy pracującym silniku bywa pomocne, ale trzeba robić to ostrożnie i nie doprowadzić do zwarcia między pinami.
Nie zakładaj, że kolejność przewodów jest taka sama w każdym aucie. Najczęściej występują trzy obwody: zasilanie referencyjne 5 V, masa i sygnał, lecz niektóre czujniki mają dodatkowy przewód temperatury powietrza albo wyjście częstotliwościowe. Pinout trzeba potwierdzić w dokumentacji konkretnego modelu.
Jak sprawdzić MAP sensor multimetrem krok po kroku
Do podstawowego testu potrzebujesz multimetru cyfrowego, cienkich sond lub przewodów do pomiaru od tylnej strony wtyczki oraz, najlepiej, pompki podciśnieniowej. Pomiar wykonuj na podłączonym czujniku, ponieważ sterownik i sensor muszą pracować w normalnym obwodzie.
Sprawdzenie napięcia zasilania i masy
Włącz zapłon, ale nie uruchamiaj silnika. Ustaw multimetr na napięcie stałe i zmierz napięcie między przewodem referencyjnym a masą. W większości układów powinno być bliskie 5 V, zazwyczaj około 4,8-5,2 V. Dokładna wartość graniczna zależy od producenta samochodu.
Jeśli zamiast tego widzisz 0 V, 12 V albo wartość mocno niestabilną, nie skazuj jeszcze czujnika. Przyczyną może być przerwa w przewodzie, zwarcie, uszkodzona masa sterownika lub problem z innym sensorem korzystającym z tej samej linii 5 V.
Masę można sprawdzić także pomiarem spadku napięcia podczas pracy układu. Wynik powinien być bardzo niski, najczęściej poniżej 0,1 V. Podczas pomiaru nie nakłuwaj izolacji przypadkowo w kilku miejscach, bo późniejsza korozja przewodu potrafi stworzyć nową usterkę.
Ocena sygnału przy wyłączonym silniku
Przy włączonym zapłonie i wyłączonym silniku MAP sensor nie widzi podciśnienia, więc powinien pokazywać ciśnienie zbliżone do atmosferycznego. W zależności od wysokości nad poziomem morza i pogody będzie to zwykle około 95-102 kPa w danych OBD albo napięcie bliskie górnej części zakresu czujnika, często 4-4,5 V.
To nie jest uniwersalna norma napięcia. Jeden czujnik może przy ciśnieniu atmosferycznym wysyłać 4,5 V, a inny wartość niższą. Dlatego napięcie trzeba porównać z dokumentacją serwisową, a nie z przypadkową tabelą znalezioną dla innego silnika.
Przeczytaj również: Jak dobrać amortyzatory do auta i stylu jazdy?
Test reakcji na podciśnienie

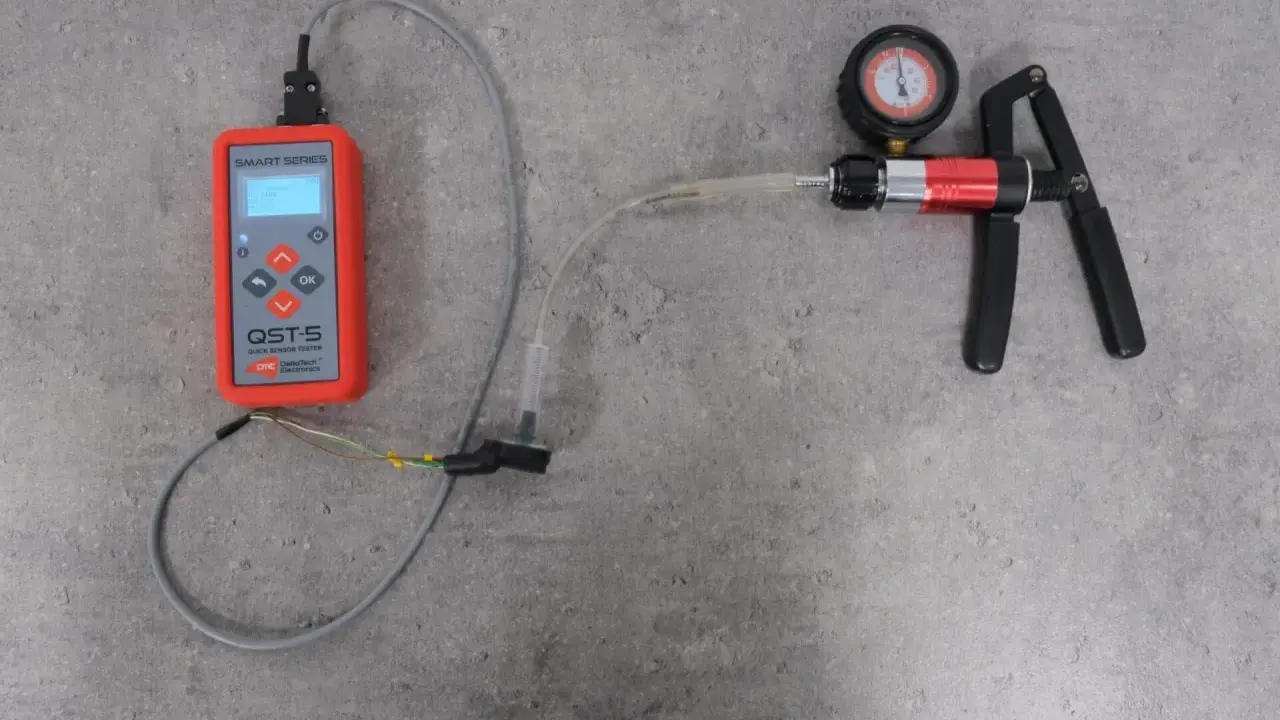

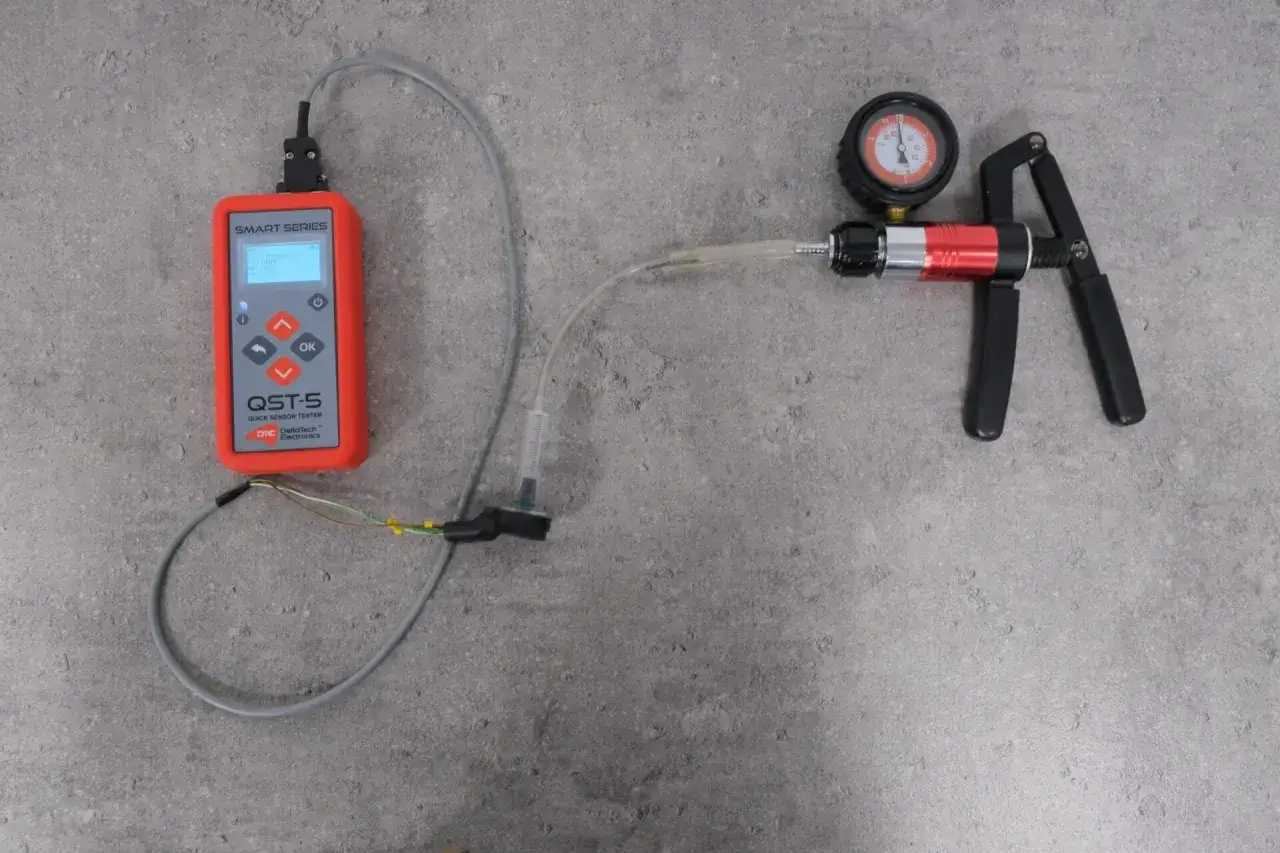

Jeżeli konstrukcja na to pozwala, odłącz przewód od króćca i podłącz ręczną pompkę podciśnieniową. Przy włączonym zapłonie obserwuj przewód sygnałowy. W typowych analogowych czujnikach wzrost podciśnienia powoduje płynny spadek napięcia wyjściowego, a jego zmniejszenie powinno przywracać napięcie w stronę wartości początkowej.
Dobrym punktem kontrolnym jest około 10 inHg, czyli mniej więcej 34 kPa podciśnienia, ale nie traktuj tej wartości jako jednej obowiązującej normy dla każdego modelu. Najważniejsza jest reakcja bez skoków, przerw i opóźnień. Jeżeli napięcie stoi w miejscu, nagle przeskakuje albo zmienia się tylko w części zakresu, sensor lub jego obwód wymaga dalszej diagnostyki.
| Warunek pomiaru | Czego oczekiwać | Co może oznaczać odchylenie |
|---|---|---|
| Zapłon włączony, silnik wyłączony | Odczyt MAP zbliżony do ciśnienia atmosferycznego | Błędny sygnał, problem z zasilaniem lub podany zakres nie pasuje do modelu |
| Bieg jałowy silnika benzynowego | Zwykle 25-45 kPa i stabilny odczyt | Nieszczelność, zapłon, rozrząd albo uszkodzony czujnik |
| Stopniowo zwiększane podciśnienie | Płynna zmiana napięcia bez przerw | Zużyta elektronika, zabrudzenie kanału lub uszkodzona wiązka |
| Szybkie dodanie gazu | Szybka zmiana sygnału bez zawieszania | Opóźniona reakcja sensora, problem z przepustnicą lub dolotem |
Nie mierz rezystancji na przypadkowych pinach elektronicznego MAP sensora. Taki test często niczego nie wyjaśnia, a przy nieprawidłowym podłączeniu można uszkodzić element. Bezpieczniej sprawdzać zasilanie, masę i sygnał pod obciążeniem, zgodnie ze schematem instalacji.
Diagnostyka przez OBD pokazuje więcej niż pojedyncze napięcie
Prosty interfejs OBD i aplikacja z podglądem parametrów bieżących pozwalają ocenić, jak sterownik interpretuje sygnał. Na początek sprawdź MAP przy włączonym zapłonie i wyłączonym silniku. Odczyt powinien być podobny do wartości BARO, czyli ciśnienia atmosferycznego zapisanego przez sterownik.
Różnica kilku kPa może wynikać z wysokości, temperatury i dokładności czujników. Jeżeli jednak MAP pokazuje na postoju na przykład 40 kPa, a BARO około 100 kPa, jest to wyraźny sygnał do sprawdzenia czujnika, przewodów i sposobu podłączenia.
Na rozgrzanym silniku benzynowym obserwuj stabilność wskazania na biegu jałowym. Odczyt powinien zmieniać się niewiele. Duże, rytmiczne wahania mogą wskazywać na problem z zapłonem, zaworami lub nieszczelnością, a niekoniecznie na uszkodzenie MAP.
Przy gwałtownym otwarciu przepustnicy ciśnienie w kolektorze powinno szybko zbliżyć się do atmosferycznego. Po puszczeniu gazu podczas hamowania silnikiem może spaść bardzo nisko, nawet w okolice 10-20 kPa. Diesel wymaga innej interpretacji, ponieważ brak klasycznej przepustnicy sprawia, że na biegu jałowym wartości MAP bywają znacznie wyższe.
Kody P0105, P0106, P0107, P0108 i P0109 dotyczą obwodu lub zakresu działania MAP. Nie są wyrokiem dla czujnika. Sterownik może zapisać taki błąd również przez przerwany przewód, zwarcie, nieszczelność dolotu, złą masę albo nieprawidłowe ciśnienie doładowania.
Co najczęściej prowadzi do błędnej diagnozy
Pierwszy błąd to porównywanie napięcia z innym samochodem. Zakres pracy zależy od typu czujnika, silnika, wysokości nad poziomem morza i danych producenta. Uniwersalne wartości z poradnika mogą pomóc zorientować się w problemie, ale nie zastępują specyfikacji konkretnego auta.
Drugi błąd to wymiana MAP sensora zaraz po zapaleniu kontrolki silnika. Najpierw sprawdź, czy odczyt przy wyłączonym silniku jest wiarygodny, czy zasilanie ma około 5 V i czy przewód masowy nie ma dużego spadku napięcia. Dopiero później oceniaj sam element.
Trzeba też uważać z czyszczeniem. Kanał pomiarowy można oczyścić delikatnie środkiem przeznaczonym do elektroniki lub czujników, jeżeli producent na to pozwala. Nie wkładaj narzędzi w otwór pomiarowy i nie zalewaj całego sensora, bo membrana wewnątrz jest delikatna.
W silniku turbodoładowanym nie pomyl MAP sensora z czujnikiem ciśnienia doładowania zamontowanym w rurze dolotowej. Oba mogą wyglądać podobnie, ale mierzą ciśnienie w różnych punktach. Przed pomiarem trzeba ustalić, który element wskazuje sterownik jako MAP.
Jeżeli test napięcia i OBD dają sprzeczne wyniki, najlepszym narzędziem będzie oscyloskop lub profesjonalny tester. Pozwala zobaczyć krótkie zaniki sygnału, których zwykły multimetr może nie zarejestrować. W takim przypadku dalsze zgadywanie części zwykle kosztuje więcej niż krótka diagnostyka w warsztacie.
Kiedy można uznać MAP sensor za uszkodzony
Za mocny dowód awarii uznaję dopiero połączenie kilku wyników. Czujnik powinien być prawidłowo zasilany, mieć dobrą masę, a mimo to wysyłać błędny lub niestabilny sygnał. Jeżeli reakcja na podciśnienie nie jest płynna albo odczyt znacząco odbiega od ciśnienia atmosferycznego bez innej przyczyny, wymiana staje się uzasadniona.
Po montażu nowego elementu skasuj zapisane błędy tylko wtedy, gdy wcześniej usunięto przyczynę. Zrób jazdę próbną obejmującą rozruch, bieg jałowy, spokojne przyspieszanie i mocniejsze obciążenie. Najlepszym potwierdzeniem naprawy jest stabilny odczyt MAP oraz brak ponownego pojawienia się błędu, a nie samo zgaśnięcie kontrolki.
Jeśli po wymianie wskazania nadal są niewłaściwe, wróć do instalacji i dolotu. Bardzo często problemem okazuje się nieszczelny przewód, pęknięta uszczelka kolektora albo wspólna linia 5 V obciążona zwarciem innego czujnika.
Dobry pomiar oszczędza wymianę sprawnych części
Najrozsądniejsza kolejność wygląda prosto: oględziny, kontrola wtyczki i przewodów, pomiar zasilania, ocena sygnału multimetrem, a potem porównanie z danymi OBD. Dopiero gdy te etapy wskazują na sensor, warto go demontować lub wymieniać.
Jeżeli masz tylko multimetr, nadal możesz wykonać wartościową diagnostykę. Pamiętaj jednak, że MAP sensor nie działa w oderwaniu od silnika. Jego odczyt jest skutkiem rzeczywistego ciśnienia w kolektorze, więc nieszczelność, słaba kompresja czy problem z rozrządem również zmienią wynik.
Właśnie dlatego samodzielny test ma największy sens wtedy, gdy łączysz pomiary z objawami i danymi sterownika. Taka metodyka jest dokładniejsza, bezpieczniejsza dla elektroniki i zwykle pozwala uniknąć kupowania części na chybił trafił.
