Stukanie przy ruszaniu, drgania pod podłogą albo szarpnięcie przy zmianie biegu często prowadzą do podejrzenia problemu z wałem napędowym. W polskich opisach części spotkasz nazwę sprzęgło Cardana, choć fachowo częściej mówi się o przegubie krzyżakowym lub krzyżaku wału. Wyjaśniam, jak działa ten element, po czym rozpoznać jego zużycie, kiedy wystarczy wymiana części i ile może kosztować naprawa.
Najważniejsze informacje o obsłudze przegubu wału napędowego
- Stuki i wibracje przy ruszaniu lub przyspieszaniu często wskazują na luz w przegubie, ale podobne objawy może dawać także podpora wału albo niewyważenie.
- Nie każdy krzyżak można smarować. Wiele współczesnych elementów jest zamkniętych i wymaga wymiany po zużyciu.
- Po demontażu trzeba zachować fazowanie wału, czyli właściwe ustawienie jego widełek względem siebie.
- Orientacyjna naprawa w Polsce może kosztować od kilkuset złotych, a cena rośnie przy wale zagniatanym, podporze lub konieczności wyważania.
- Silne drgania i metaliczne odgłosy to powód, by ograniczyć jazdę i szybko zlecić kontrolę.

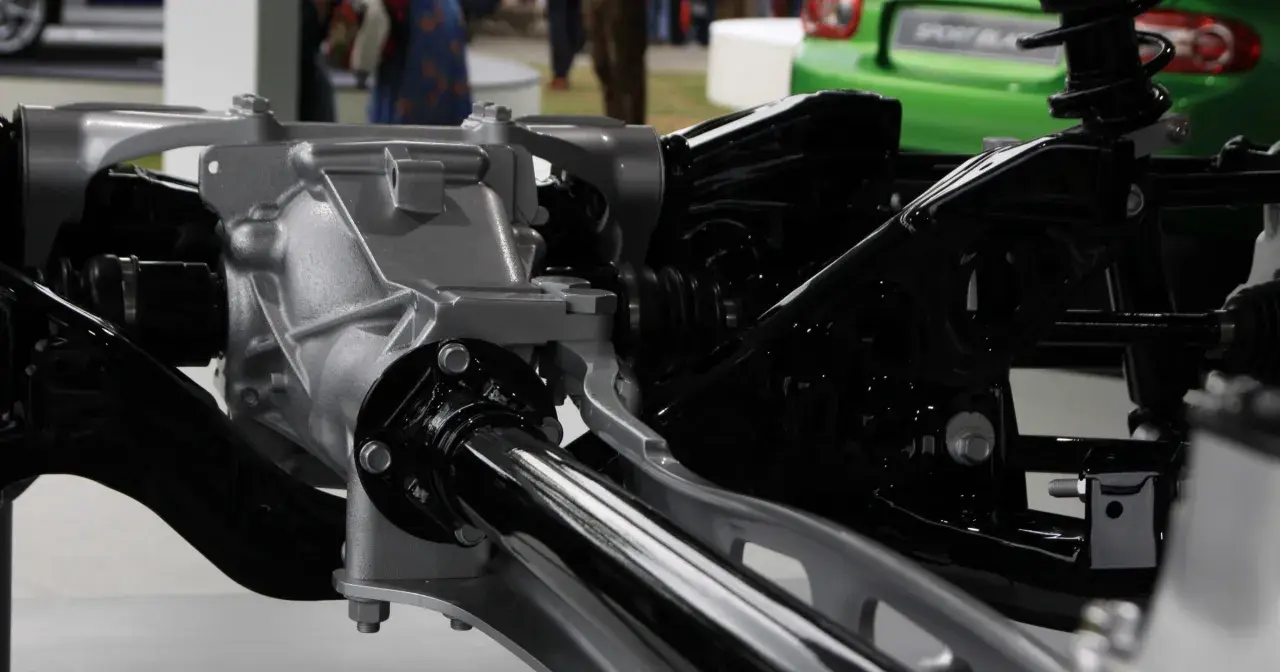

Jak działa przegub Cardana i gdzie znajduje się w samochodzie
Przegub krzyżakowy łączy elementy układu napędowego pracujące pod zmiennym kątem. Najczęściej znajduje się na końcach wału napędowego w samochodach z napędem na tylną oś, 4x4 oraz w wielu pojazdach użytkowych. Dzięki niemu moment obrotowy może przejść ze skrzyni biegów lub skrzyni rozdzielczej do mostu napędowego mimo pracy zawieszenia.W środku znajduje się krzyżak z czterema czopami, a na każdym z nich osadzona jest obudowa z łożyskami igiełkowymi. Widełki przegubu pozwalają na zmianę kąta, ale nie kompensują każdego błędu geometrii. Zbyt duży kąt pracy, podniesione zawieszenie, uszkodzona podpora albo krzywo zamontowany wał mogą znacznie przyspieszyć zużycie.
Przegub Cardana a sprzęgło elastyczne
Te nazwy bywają mylone, chociaż opisują różne rozwiązania. Przegub Cardana jest elementem przegubowym z krzyżakiem, natomiast sprzęgło elastyczne, znane też jako łącznik gumowo-metalowy lub tarcza typu Guibo, przenosi moment przez elastyczny materiał i tłumi część drgań.
| Element | Budowa | Typowe objawy zużycia |
|---|---|---|
| Przegub krzyżakowy | Krzyżak, łożyska igiełkowe i widełki | Stuki, luz, drgania, zacinanie |
| Łącznik elastyczny | Guma wzmocniona wkładkami metalowymi | Pęknięcia, szarpanie, uderzenia przy zmianie obciążenia |
| Podpora wału | Łożysko z gumowym mocowaniem | Huczenie, wibracje, stuk w środkowej części auta |
W praktyce nie diagnozuję samego krzyżaka wyłącznie na podstawie jednego dźwięku. Ten sam stuk może pochodzić z luzu międzyzębnego w moście, przegubu elastycznego albo mocowania dyferencjału, dlatego liczy się kontrola całego układu.
Objawy zużycia, których nie warto ignorować
Pierwszym sygnałem bywa pojedyncze metaliczne stuknięcie podczas ruszania, wrzucania biegu lub zmiany kierunku jazdy. Zwykle pojawia się wtedy, gdy zużyty przegub kasuje luz dopiero po przyłożeniu momentu obrotowego. Z czasem odgłos może powtarzać się przy każdym gwałtownym dodaniu i odjęciu gazu.
Drugim częstym objawem są drgania zależne od prędkości. Jeżeli wibracje rosną przy określonej szybkości, a nie tylko podczas ruszania, trzeba brać pod uwagę także niewyważenie wału, jego odkształcenie, uszkodzoną podporę lub błędny kąt pracy. Sam krzyżak nie zawsze jest wtedy głównym winowajcą.
Na co zwrócić uwagę podczas jazdy
- stuk lub głuche uderzenie przy ruszaniu i zmianie obciążenia,
- skrzypienie przy małej prędkości, szczególnie po rozgrzaniu samochodu,
- drgania podłogi, fotela albo tunelu środkowego,
- szarpnięcia podczas przyspieszania na wyższym biegu,
- rdzawy pył przy łożyskach lub widoczny wyciek smaru,
- nierówny opór podczas poruszania przegubem po demontażu.
Rdza i suchy pył wokół łożysk są złym znakiem, bo często oznaczają utratę smaru lub przedostanie się wilgoci. W przegubie serwisowalnym można jeszcze ocenić stan smarowania, ale jeżeli pojawił się wyczuwalny luz albo łożyska zacinają się w określonym położeniu, samo dołożenie smaru nie cofnie zużycia.
Prosta kontrola bez ryzykownej jazdy
Na podnośniku mechanik sprawdza luzy na przegubie, stan widełek, mocowanie wału i podporę. Przy wyłączonym silniku można ocenić zakres obrotu wału, ale nie należy wchodzić pod samochód oparty wyłącznie na podnośniku hydraulicznym. Domowa próba ma sens jako wskazówka, nie jako ostateczna diagnoza.
Jeżeli dźwięk pojawia się tylko podczas skręcania, bardziej podejrzany może być przegub homokinetyczny. Jeżeli występuje przy określonej prędkości i narasta wraz z obrotami wału, trzeba sprawdzić również wyważenie. To rozróżnienie często pozwala uniknąć wymiany dobrej części.
Co przyspiesza zużycie i jak wygląda rozsądna eksploatacja
Największymi przeciwnikami są woda, brud, brak smaru i przeciążenia. Szybciej zużywają się elementy samochodów holujących przyczepy, jeżdżących w terenie, po budowach albo często ruszających z dużym obciążeniem. Na trwałość wpływa także stan silnika i skrzyni, ponieważ szarpnięcia układu napędowego przenoszą się bezpośrednio na wał.
Nie ma jednego uniwersalnego interwału dla wszystkich samochodów. Jeśli producent przewidział kalamitki, czyli punkty do wtłaczania smaru, trzeba korzystać z preparatu zgodnego z instrukcją serwisową i smarować w terminach określonych dla danego modelu. Element bez punktu smarnego jest zwykle zamknięty i nie powinno się go na siłę przewiercać ani uzupełniać przypadkowym środkiem.
Co sprawdzać przy okazji przeglądu
- stan krzyżaków i ich uszczelnień,
- luz na połączeniach kołnierzowych i śrubach,
- podporę wału oraz gumowe mocowanie,
- tuleję wielowypustową i mechanizm kompensacji długości,
- ślady uderzenia, wgniecenia lub korozji na rurze,
- oznaczenia montażowe i prawidłowe ustawienie wału.
Po jeździe po głębokiej wodzie albo błocie nie ograniczam kontroli do umycia nadwozia. Zanieczyszczenia trafiają w okolice uszczelnień i mogą wypłukać smar. Przy samochodzie terenowym rozsądniej kontrolować wał częściej niż czekać na objaw, zwłaszcza gdy auto ma większe koła lub zmodyfikowane zawieszenie.
W pojazdach intensywnie eksploatowanych można przyjąć orientacyjnie kontrolę przy każdym większym przeglądzie, a w trudnych warunkach nawet co kilka miesięcy. To nie zastępuje zaleceń producenta, ale dobrze pokazuje zasadę: interwał zależy od sposobu jazdy, nie tylko od przebiegu.
Wymiana krzyżaka, regeneracja czy cały wał
Jeżeli uszkodzenie ogranicza się do krzyżaka, zwykle nie ma powodu wymieniać całego wału. Serwis demontuje wał, ustawia go na prasie, wymienia element i sprawdza, czy widełki nie są wybite. W starszych konstrukcjach krzyżak może być zabezpieczony pierścieniami Segera, a w innych jest zagniatany fabrycznie, co wymaga odpowiedniego oprzyrządowania.
Przy wale zagniatanym tania wymiana wykonana bez kontroli geometrii może być pozorną oszczędnością. Jeśli gniazda są wyrobione, nowy element szybko dostanie luz. W takiej sytuacji potrzebna może być regeneracja końcówki, wymiana widełek albo decyzja o zastąpieniu całego wału.
Kiedy trzeba wyważyć wał
Po samej wymianie krzyżaka wyważanie nie zawsze jest konieczne, jeśli położenie elementów zostało zachowane, a naprawa nie zmieniła masy ani geometrii wału. Zlecam je jednak wtedy, gdy wał był rozbierany w większym zakresie, prostowany, spawany albo przed naprawą występowały wyraźne wibracje.
Wyważanie dynamiczne polega na sprawdzeniu pracy wału przy obrotach i skorygowaniu nierównomiernego rozkładu masy. Samo wycentrowanie „na oko” nie wystarcza. Nawet niewielka nierównowaga przy wysokiej prędkości obrotowej może obciążać podporę, łożyska skrzyni i przekładnię główną.
Orientacyjne koszty naprawy
Publikowane w Polsce cenniki serwisów z 2026 roku pokazują, że sama wymiana krzyżaka może kosztować około 45-100 zł za pracę przy wybudowanym wale, ale pełna usługa z demontażem i montażem auta jest wyraźnie droższa. W wielu przypadkach całkowity koszt wymiany jednego elementu zamyka się w przedziale około 250-600 zł.
| Zakres pracy | Orientacyjny koszt | Od czego zależy |
|---|---|---|
| Krzyżak jako część | około 40-150 zł | marka, rozmiar, nośność i konstrukcja |
| Wymiana przy wybudowanym wale | około 45-100 zł | typ zabezpieczenia i stan widełek |
| Demontaż i montaż wału | około 95-200 zł | dostęp, liczba sekcji i korozja połączeń |
| Wyważenie wału | około 160-300 zł | długość i liczba części wału |
| Szersza regeneracja | od około 300 zł wzwyż | podpora, tuleje, spawanie i prostowanie |
Traktuję te kwoty jako punkt odniesienia, a nie cennik gwarantowany. W samochodzie z napędem 4x4, podniesionym zawieszeniem albo zapieczonymi śrubami rachunek może być większy. Przed naprawą warto poprosić o wycenę obejmującą części, demontaż, montaż i ewentualne wyważenie, bo te pozycje bywają liczone osobno.
Najczęstsze błędy przy serwisie wału napędowego
Jednym z częstszych błędów jest wymiana tylko części, która pierwsza rzuciła się w oczy. Mechanik powinien sprawdzić cały wał, bo zużyta podpora i krzyżak mogą powodować podobne drgania. Wymiana jednego elementu bez znalezienia przyczyny przeciążenia często kończy się powrotem problemu.
Drugi błąd to brak oznaczeń przed rozebraniem wału. Widełki muszą zachować właściwe fazowanie, czyli odpowiednie wzajemne ustawienie. Złożenie wału w innym położeniu może wywołać drgania, nawet gdy nowy krzyżak jest dobrej jakości.
Nie przekonuje mnie również montowanie najtańszego krzyżaka do samochodu, który regularnie holuje przyczepę albo jeździ po bezdrożach. Różnica w cenie części jest zwykle mniejsza niż koszt ponownego demontażu wału. Lepiej dobrać element do momentu obrotowego, wymiarów i warunków pracy niż kierować się wyłącznie logo lub najniższą ofertą.
Przeczytaj również: Przepalony olej silnikowy - jak go rozpoznać i co zrobić?
Co powinien obejmować odbiór samochodu
- sprawdzenie, czy wał został zamontowany w pierwotnym położeniu,
- kontrolę dokręcenia połączeń zgodnie z dokumentacją pojazdu,
- ocenę, czy nie ma nowych drgań podczas jazdy próbnej,
- potwierdzenie, czy wykonano wyważenie, jeśli było potrzebne,
- informację o rodzaju użytego krzyżaka i ewentualnym smarowaniu.
Po naprawie nie testuję samochodu od razu gwałtownym ruszaniem. Najpierw sprawdzam, czy przy małej prędkości nie ma stuków, potem stopniowo zwiększam obciążenie. Jeżeli pojawiają się nowe wibracje, auto powinno wrócić do serwisu, zamiast być dalej eksploatowane z nadzieją, że problem sam zniknie.
Co zrobić, gdy wał zaczyna stukać podczas jazdy
Przy pojedynczym cichym stuknięciu można ostrożnie dojechać do warsztatu, o ile nie towarzyszą mu silne drgania, szarpanie ani metaliczne tarcie. Głośne uderzenia, szybko narastające wibracje lub luźny wał oznaczają, że dalsza jazda może uszkodzić skrzynię, most albo podwozie.
Najrozsądniejsza kolejność to kontrola pod obciążeniem, oględziny na podnośniku, sprawdzenie luzów, a w razie potrzeby pomiar bicia i wyważenie. Nie wymieniałbym części na podstawie samego dźwięku z kabiny. Dobra diagnoza obejmuje również podporę, kołnierze, wielowypust, łącznik elastyczny i luz w przekładni.
Krzyżak jest niewielkim elementem, ale pracuje w miejscu, gdzie występują duże obciążenia i zmienne kąty. Szybka reakcja na pierwsze objawy zwykle oznacza prostszą naprawę, niższą cenę i mniejsze ryzyko uszkodzenia pozostałych podzespołów. Właśnie dlatego przy wale napędowym bardziej opłaca się kontrola niż jazda aż do awarii.
