Dobrze podłączone radio nie tylko gra, ale też zachowuje pamięć stacji, wyłącza się razem ze stacyjką i nie miesza w instalacji auta. Najwięcej problemów robią zwykle nie same głośniki, lecz zasilanie, masa i przewód sterujący wzmacniaczem lub anteną. Poniżej rozkładam temat na prosty schemat połączeń, kolejność montażu i typowe pułapki, żeby zrobić to bez zgadywania.
Najważniejsze rzeczy, które porządkują montaż radia
- Żółty to zwykle stałe 12 V, czerwony to zasilanie po stacyjce, a czarny to masa.
- Złącze A odpowiada za zasilanie, a złącze B za głośniki.
- Przewodów głośnikowych nie łączy się z karoserią ani ze sobą „na skróty”.
- Jeśli radio traci pamięć albo nie wyłącza się kluczykiem, problemem bywa zamiana czerwonego z żółtym.
- W aucie bez ISO lepiej użyć adaptera niż ciąć fabryczną wiązkę.
- Po montażu sprawdź też remote, podświetlenie i działanie anteny lub wzmacniacza.

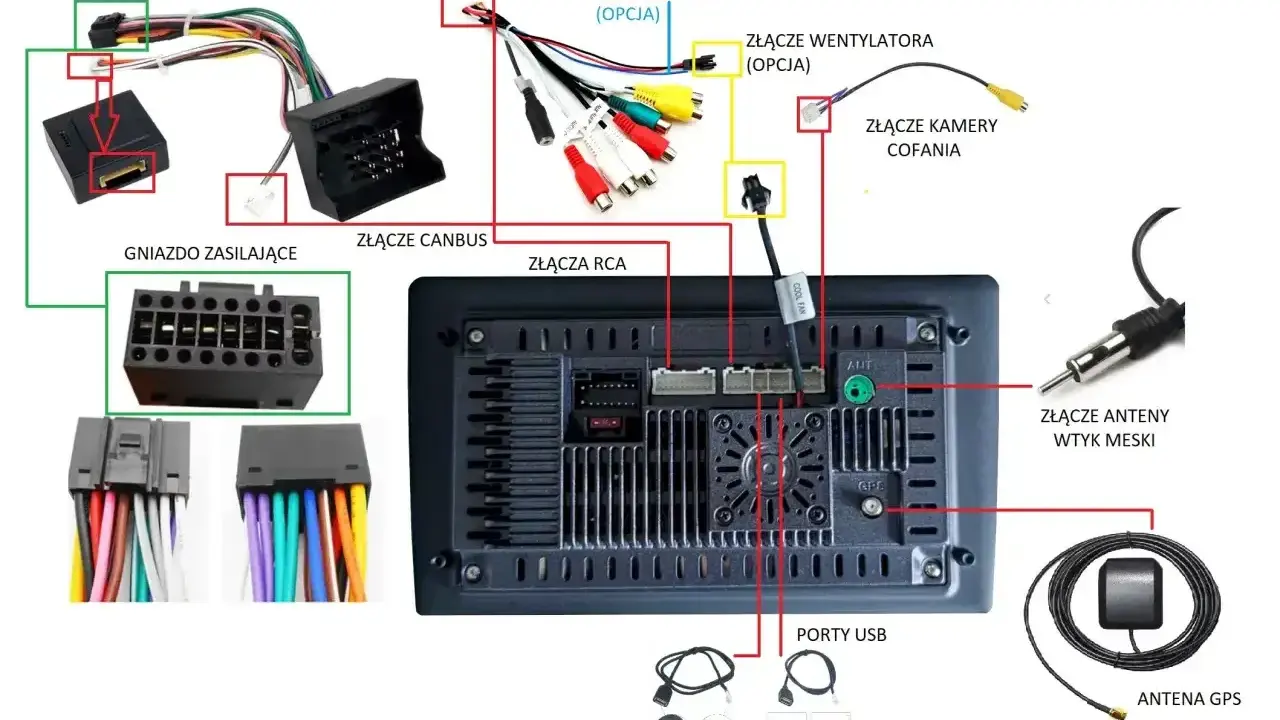

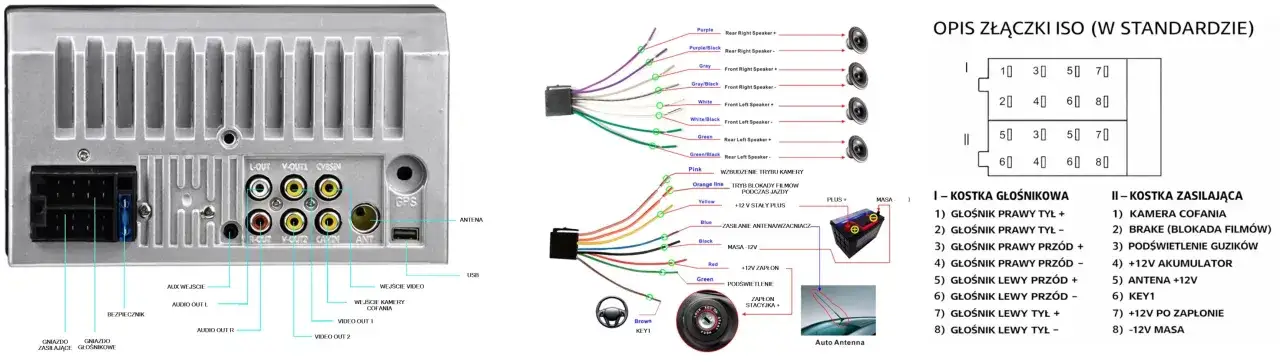

Najczęściej spotykany schemat połączeń radia
W praktyce większość nowych lub wymienianych radii pracuje na podobnym układzie przewodów. Ja zawsze zaczynam od funkcji, a dopiero potem patrzę na kolor, bo to funkcja decyduje o tym, czy radio zapamięta ustawienia, czy włączy wzmacniacz i czy głośniki dostaną poprawny sygnał. W standardowym zestawie masz sekcję zasilania i sekcję głośnikową, a to już bardzo zawęża pole błędu.
| Funkcja | Typowy kolor | Po co ten przewód jest potrzebny |
|---|---|---|
| Stałe zasilanie 12 V | żółty | podtrzymuje pamięć stacji, ustawień i zegara |
| Zasilanie po stacyjce | czerwony | włącza i wyłącza radio razem z kluczykiem |
| Masa | czarny | zamyka obwód zasilania i stabilizuje pracę radia |
| Lewy przód | biały oraz biało-czarny | para przewodów głośnikowych dla jednego kanału |
| Prawy przód | szary oraz szaro-czarny | para przewodów głośnikowych dla jednego kanału |
| Lewy tył | zielony oraz zielono-czarny | para przewodów głośnikowych dla jednego kanału |
| Prawy tył | fioletowy oraz fioletowo-czarny | para przewodów głośnikowych dla jednego kanału |
| Remote anteny lub wzmacniacza | niebieski albo niebiesko-biały | podaje sygnał do aktywnej anteny lub zewnętrznego wzmacniacza |
| Podświetlenie | pomarańczowy albo biało-pomarańczowy | steruje przygaszaniem lub podświetleniem po włączeniu świateł |
To jest dobry punkt wyjścia, ale nie wolno zakładać, że każdy samochód ma identyczne kolory po swojej stronie instalacji. Jeśli radio ma własną wiązkę, kolory zwykle opisują funkcję radia, a nie fabryczną instalację auta. Gdy to rozróżnienie jest jasne, łatwiej sprawdzić, co faktycznie jest pod deską i czy potrzebna będzie przejściówka.
Co sprawdzić w aucie, zanim połączysz przewody
Zanim w ogóle zacznę łączyć przewody, sprawdzam trzy rzeczy: napięcie instalacji, obecność zasilania po stacyjce i rodzaj wtyczki. Radio samochodowe powinno pracować w instalacji 12 V z minusem na masie, a to dla całego montażu ma znaczenie większe, niż wielu osobom się wydaje. Jeśli ten punkt się nie zgadza, dalsza praca nie ma sensu.
| Co sprawdzić | Dlaczego to ważne | Jak to potwierdzić |
|---|---|---|
| Instalacja 12 V z minusem na masie | inne układy zasilania mogą uszkodzić radio | instrukcja auta, tabliczka znamionowa, pomiar multimetrem |
| Przewód ACC po stacyjce | decyduje, czy radio wyłącza się kluczykiem | pomiar napięcia po przekręceniu zapłonu |
| Typ złącza w aucie | określa, czy wystarczy kostka ISO, czy potrzebny jest adapter | porównanie wtyczki z radiem i katalogiem przejściówek |
| Fabryczny wzmacniacz lub aktywna antena | bez sygnału remote dźwięk może być słaby albo odbiór radia gorszy | sprawdzenie dokumentacji auta lub oryginalnej instalacji |
| Bezpiecznik i punkt masowy | chronią radio i ułatwiają stabilną pracę | kontrola stanu bezpiecznika i czystości punktu masy |
W starszych autach największym problemem bywa brak przewodu ACC albo nietypowy układ zasilania. Wtedy zamiast próbować zgadywać, lepiej od razu ustalić, skąd wziąć zasilanie po zapłonie. To prowadzi do samego montażu, ale już bez ryzyka, że radio będzie działało „pół na pół”.
Jak podłączyć radio krok po kroku
Ja zaczynam od odłączenia klemy minusowej. To banalne, ale właśnie ten krok usuwa największe ryzyko zwarcia podczas sprawdzania wiązki. Potem przechodzę przez montaż w dwóch prostych etapach: najpierw zasilanie, potem głośniki i test działania.
Najpierw zasilanie
- Odłącz minus akumulatora i upewnij się, że radio nie jest pod napięciem.
- Ustal, który przewód w aucie ma stałe 12 V, a który pojawia się dopiero po przekręceniu kluczyka.
- Połącz żółty przewód radia ze stałym zasilaniem, czerwony z ACC, a czarny z masą.
- Jeśli radio ma przewód niebieski lub niebiesko-biały, zostaw go do aktywnej anteny albo wzmacniacza, a nie do stałego plusa.
- Zaizoluj wszystkie przewody, których teraz nie używasz, żeby nie dotknęły karoserii podczas wsuwania radia do kieszeni.
Przeczytaj również: Sucha miska olejowa - kiedy warto? Pełny przewodnik!
Potem głośniki i kontrola
- Podłącz głośniki parami, czyli każdy kanał osobno, bez mieszania przednich z tylnymi.
- Nie łącz minusów głośników z masą auta, bo to częsty błąd, który potrafi uruchomić zabezpieczenie radia.
- Przed ostatecznym montażem podłącz akumulator i sprawdź, czy radio startuje, pamięta ustawienia i reaguje na wyłączenie zapłonu.
- Sprawdź balans, fader, podświetlenie i działanie anteny lub wzmacniacza.
Jeśli radio włącza się, ale po chwili gaśnie, nie szukałbym od razu winy w samym urządzeniu. Najczęściej problem siedzi w ACC, masie albo w zwarciu jednego z przewodów głośnikowych. Właśnie dlatego test przed wsunięciem radia na stałe oszczędza najwięcej czasu.
Kiedy nie ufać samym kolorom przewodów
Kolory są pomocne, ale nie są prawem natury. W części aut trzeba zamienić przewody zasilające, w części użyć adaptera, a w nowszych modelach z CAN sygnał po stacyjce może iść przez moduł, a nie zwykły kabel. To nie jest detal, tylko różnica między sprawnym montażem a powtarzanym demontażem.
| Sytuacja | Co zwykle oznacza | Co robię |
|---|---|---|
| Radio traci pamięć lub nie wyłącza się po kluczyku | zamienione żółty i czerwony albo brak ACC | sprawdzam zasilanie stałe i po zapłonie, czasem zamieniam przewody |
| Samochód bez przewodu ACC | auto nie daje klasycznego zasilania po stacyjce | szukam obwodu, który pojawia się po zapłonie, zwykle przy skrzynce bezpieczników |
| Fabryczny wzmacniacz lub aktywna antena | radio gra cicho albo słabo łapie stacje | podłączam przewód remote do wzmacniacza lub anteny |
| Wtyczka nie pasuje do radia | auto nie ma ISO albo ktoś wcześniej przerabiał instalację | używam adaptera do konkretnego modelu, zamiast ciąć oryginalnej wiązki |
| Volkswagen, Audi, Opel i podobne układy | czasem trzeba zmienić układ zasilania między czerwonym i żółtym | sprawdzam schemat konkretnego auta, zanim zamknę radio w konsoli |
Przy takich przypadkach najważniejsze jest to, żeby nie iść w siłę. Jeśli instalacja wygląda nietypowo, lepiej najpierw ustalić, gdzie kończy się fabryczna wiązka, a gdzie zaczyna wcześniej dorobiony adapter. To dużo pewniejsze niż zakładanie, że każdy czerwony przewód robi dokładnie to samo.
Najczęstsze błędy i ich skutki
W montażu radia najwięcej szkody robi pośpiech, nie sam schemat. W praktyce najczęstsze błędy są powtarzalne i da się ich uniknąć bez specjalistycznego sprzętu. Dobrze je znać, bo objawy często pojawiają się dopiero po złożeniu konsoli.
- Zamiana żółtego i czerwonego - radio może gubić pamięć albo nie wyłączać się z kluczykiem.
- Łączenie minusów głośników z masą karoserii - ryzyko uszkodzenia końcówki mocy lub wejścia w tryb ochrony.
- Brak izolacji luźnych przewodów - łatwo o zwarcie przy wsuwaniu radia do ramki.
- Pominięcie bezpiecznika lub wymiana na inny amperaż - przy zwarciu szkoda może być dużo większa niż zwykła awaria radia.
- Montowanie bez testu - potem trzeba znowu rozbierać deskę tylko po to, żeby poprawić jeden przewód.
- Ignorowanie remote przy wzmacniaczu lub antenie - radio gra, ale zbyt cicho albo z gorszym odbiorem.
Jeżeli eliminuję te błędy na starcie, końcowy montaż zwykle idzie już gładko. I właśnie wtedy warto poświęcić jeszcze kilka minut na kontrolę po instalacji, bo to zamyka temat bez niepotrzebnego wracania do kabli.
Co warto sprawdzić po montażu, zanim złożysz deskę
Po pierwszym uruchomieniu nie kończę pracy od razu. Zostawiam radio na kilka minut, przełączam stacyjkę i sprawdzam, czy pamięta ustawienia oraz czy antena lub wzmacniacz reagują na przewód remote. Jeśli samochód ma sterowanie z kierownicy, adapter CAN albo fabryczny wzmacniacz, testuję je osobno, bo tam najłatwiej ukrywa się błąd montażowy.
- czy radio zapamiętuje stacje po wyjęciu kluczyka,
- czy dźwięk jest równy na wszystkich kanałach,
- czy przewody nie grzeją się i nie trzaskają przy ruszaniu wiązki,
- czy nic nie zahacza o nawiew, prowadnice fotela albo mechanizm kieszeni radia,
- czy podświetlenie działa tylko wtedy, kiedy powinno.
Jeżeli po wszystkim coś nadal zachowuje się nielogicznie, wracam do schematu zasilania, a nie do samego panelu radia. W instalacji car audio najczęściej wygrywa cierpliwa kontrola jednego przewodu po drugim, nie siła docisku przy montażu.
